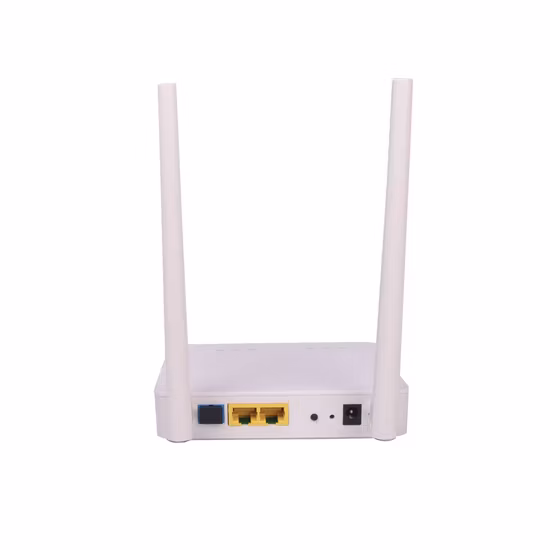

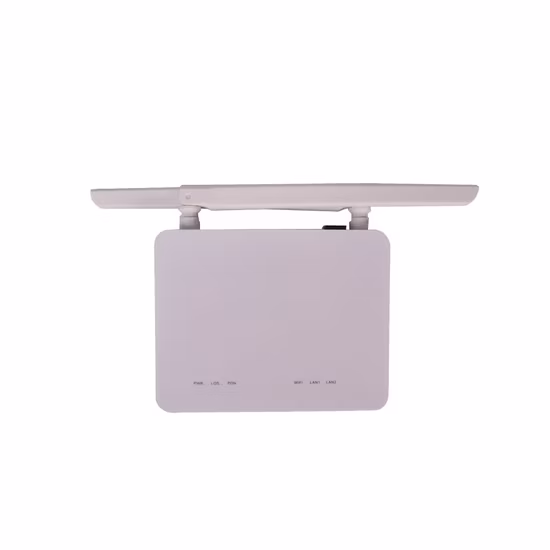

Xpon ONU WiFi CATV (1GE+FE+2*2WiFi+WDM+CATV NE)

Basisinformation.

Modell Nr.	FWG-HGU8020WC
Energieverbrauch	≤12W
Ausgabelautstärke	82±1(-5~-15dBm)
Name	Gepon ONU mit 4*Fe + CATV + WiFi
CATV-Wellenlänge	1540–1565 nm
Transportpaket	590*590*170mm von Strong Carton Basierend auf 1PCS
Spezifikation	CE, ROHS
Warenzeichen	Fullwell (kann angepasst werden)
Herkunft	Zhejiang Hangzhou
HS-Code	8517622990
Produktionskapazität	20000 ~ 50000 Stück/Monat

Produktbeschreibung

1. Übersicht FWG-HGU8020WC GPON ONT ist ein Drei-in-Eins-FTTH-Gateway für kleine und mittlere Unternehmen, SOHO-Büros und Heimanwender, das GPON-, WIFI- und CATV-Funktionen integriert. Diese Produktreihe entspricht dem internationalen Standard G.988 und verfügt über eine gute Interoperabilität und Bedienbarkeit, wodurch die Interoperabilität mit OLT-Geräten gängiger Hersteller ermöglicht wird.
2. HAUPTSPEZIFIKATIONEN

ARTIKEL		EINHEIT	SPEZ
OPT ICH CAL	Arbeitswellenlänge	nm	PON: TX1310, RX1490; CATV: 1150 ~ 1600
	Sendeleistung	dBm	1-4 (GPON)
	RX-Empfindlichkeit	dBm	≥ -27
	Optikstecker	/	SC/APC
	CATV-STROM	dBm	-16~-6
	CATV-Rückflussdämpfung	dB	≥45
RF	Breitband/Unebenheit	MHz/dB	45~1000/≤ ±1
	Sendeleistung	dBuv	AGC,TX POWER76±2
	Rückflussdämpfung	dB	≥14(75Ω)
	MER	dB	31 -15 dBm 34 -12dBm
	CTB/CSO/HUM	dB	≥62/≥62/≥45
OT ER R	W-LAN	/	802.11 b/g/n 2,4 GHz 300 Mbit/s
	TYP	/	HGU
	LEISTUNG	V/A	AV110~255V→DC12V 1A
	Betriebstemperatur	°C	-5~40

3 Gebrauchsanweisung
Netzanschluss
Dieses Gerät wird vom Netzteil unterstützt. Verbinden Sie zunächst das DC-12-V-Ausgangskabel des Netzteils mit dem DC-12-V-Anschluss der Maschine und schließen Sie dann das externe geregelte Netzteil an die 220-V-Stromversorgung an. Die Betriebsanzeige auf dem Bedienfeld leuchtet und zeigt an, dass das Netzteil normal funktioniert.
2. SCHNITTSTELLEN

SCHNITTSTELLEN	Einführung
AN AUS	Einschaltknopf
Leistung	Stromeingangsschnittstelle, DC 12V/1A
Optisch	CATV- und GPON-Glasfaserschnittstellen mit SC/APC-Glasfaserzugang
GE,FE	LAN-Serviceschnittstelle, GE ist ein Gigabit-Port und FE ist ein 100-Mbit/s-Port.
Zurücksetzen	Reset-Knopf
WLAN	WIFI-Schalter
manche	CATV-HF-Signalausgang

Beschreibung der Indikatoren

Indikator	Status	Beschreibung
Leistung	AN	Das Gerät ist normal eingeschaltet.
	AUS	Das Gerät ist nicht eingeschaltet.
PON	Funkelnd	Licht empfangen, Gerät nicht registriert
	AN	Die ONU ist mit dem OLT verbunden und erfolgreich registriert.
	AUS	Kein optischer Empfang, Gerät nicht registriert
LOS	Funkelnd	Faserbruch oder optische Leistung überschreitet den Grenzwert
	AUS	ONU akzeptiert normale optische Leistung
GE,FE	AN	Der Netzwerkport ist verbunden, es werden jedoch keine Daten übertragen.
	Funkelnd	Netzwerkport verfügt über Datenübertragung
	AUS	Das Gerät ist nicht eingeschaltet oder der Netzwerkanschluss ist nicht mit dem Endgerät verbunden.
W-LAN	AN	WLAN funktioniert gut
	Funkelnd	WIFI verfügt über Datenübertragung
	AUS	WLAN funktioniert nicht normal
Internet	AN	Erfolgreich mit dem Internet verbunden
	AUS	Nicht mit dem Internet verbunden
OPT	AUS	Der HF-Ausgangspegel liegt im normalen Bereich
	AN	Der HF-Ausgangspegel liegt nicht im normalen Bereich
Fernseher	AN	Das optische CATV-Signal liegt im normalen Bereich
	AUS	Das optische CATV-Signal ist zu schwach oder fehlerhaft

4. WEB-Login
Dieses Gerät unterstützt die WEB-Verwaltung. Sie können sich von jedem PC aus bei 192.168.0.1 (Standard-IP-Adresse) anmelden, um relevante Informationen zu erhalten. Die Schritte sind wie folgt:
1) Ändern Sie das Netzwerksegment des PCs auf 192.168.0.X und verbinden Sie ihn mit einem Netzwerkkabel mit einem beliebigen Netzwerkport der Maschine;
2) Geben Sie http://192.168.0.1 in Chrome ein, drücken Sie die Eingabetaste, um die Anmeldeseite aufzurufen, geben Sie den Benutzernamen und das Passwort (Benutzer/Benutzer) ein und rufen Sie dann die Systemverwaltungsseite auf.
5. Angelegenheiten, die Aufmerksamkeit erfordern
1) Bei diesem Gerät handelt es sich um eine Innenkonstruktion, es kann nicht an Orten verwendet werden, an denen leicht Regenwasser eindringen kann; Es sollte ausreichend Platz im Innenkasten vorhanden sein, um die Wärmeableitung zu erleichtern. Das Abschirmungsnetz des Ausgangskabels muss geerdet sein und der Erdungswiderstand sollte weniger als 4 Ω betragen.
2) Der Glasfasereingang und der Kabelausgang müssen für eine bestimmte Länge reserviert werden, um Unfälle durch zu kurze Längen zu vermeiden. Die optische Schnittstelle in der ONU ist der SC/APC-Kopf. Nicht verlegen, sonst sind die Endflächen inkonsistent.
6 Zubehör
1). Externe Stromversorgung * 1: AC220V/DC12V/1A
2). Benutzerhandbuch * 1
3). Die Konformitätsbescheinigung ist diesem Handbuch beigefügt.
FAQ:F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Wir sind ein professionelles Handelsunternehmen mit hervorragenden kooperativen Fabriken. F2: Wo befindet sich Ihr Unternehmen?
A: Unser Unternehmen befindet sich in der Stadt Hangzhou, Provinz Zhejiang, China. Alle unsere Kunden aus dem In- und Ausland sind herzlich willkommen, uns zu besuchen! F3: Sind Ihre Produkte sicher genug?
A: Unsere Produkte erfüllen die Zertifikate CE, ISO und Rosh. Unsere Produkte werden entsprechend dem Marktstandard unserer Kunden hergestellt. Sie sind alle von höchster Qualität und zu wettbewerbsfähigen Preisen erhältlich. Sie können sicher sein, dass sie sicher genug sind. F4: Wie lange gilt Ihre Garantie?
A: Normalerweise gewähren wir Ihnen eine Garantie von 2 Jahren ab dem Verkaufsdatum bei normaler Nutzung. F5: Wie lauten Ihre Zahlungsbedingungen?
A:T/T, Western Union, Money GramQ6: Wie ist Ihre Lieferzeit?
A: Ungefähr 8 Werktage nach Erhalt der Zahlung auf dem Konto (oder Vorauszahlung)F7:Können Sie OEM akzeptieren?
A:Ja. Wir würden OEM&ODM akzeptieren.
